架空输水管谈在给水系统中泄漏着困难作用，而涂塑螺旋钢管看成一种优质的管材，为架空输水提供了诸多上风。

一、小序

架空输水管谈在给水系统中泄漏着困难作用，而涂塑螺旋钢管看成一种优质的管材，为架空输水提供了诸多上风。它连合了螺旋钢管的结构强度和涂塑层的防腐、卫生等脾性，约略有用欢腾架空输水的多样要求。

二、结构与构成

螺旋钢管基体

螺旋钢管基体是管谈的骨架，频繁经受碳素钢或低合金钢制造。举例，Q235B 碳素钢是常见的选材，其屈服强度约为 235MPa，具有考究的强度和韧性，约略承受管谈自爱、水的分量以及外部环境因素产生的荷载。钢管的外径和壁厚凭证输水需乞降工程遐想细目，外径界限较广，从 DN100 到 DN2000 不等，壁厚一般在 4 - 12mm 之间。在架空输水管谈中，合理的管径和壁厚组合不错确撑捏谈在长久驱动中保捏结构空闲。

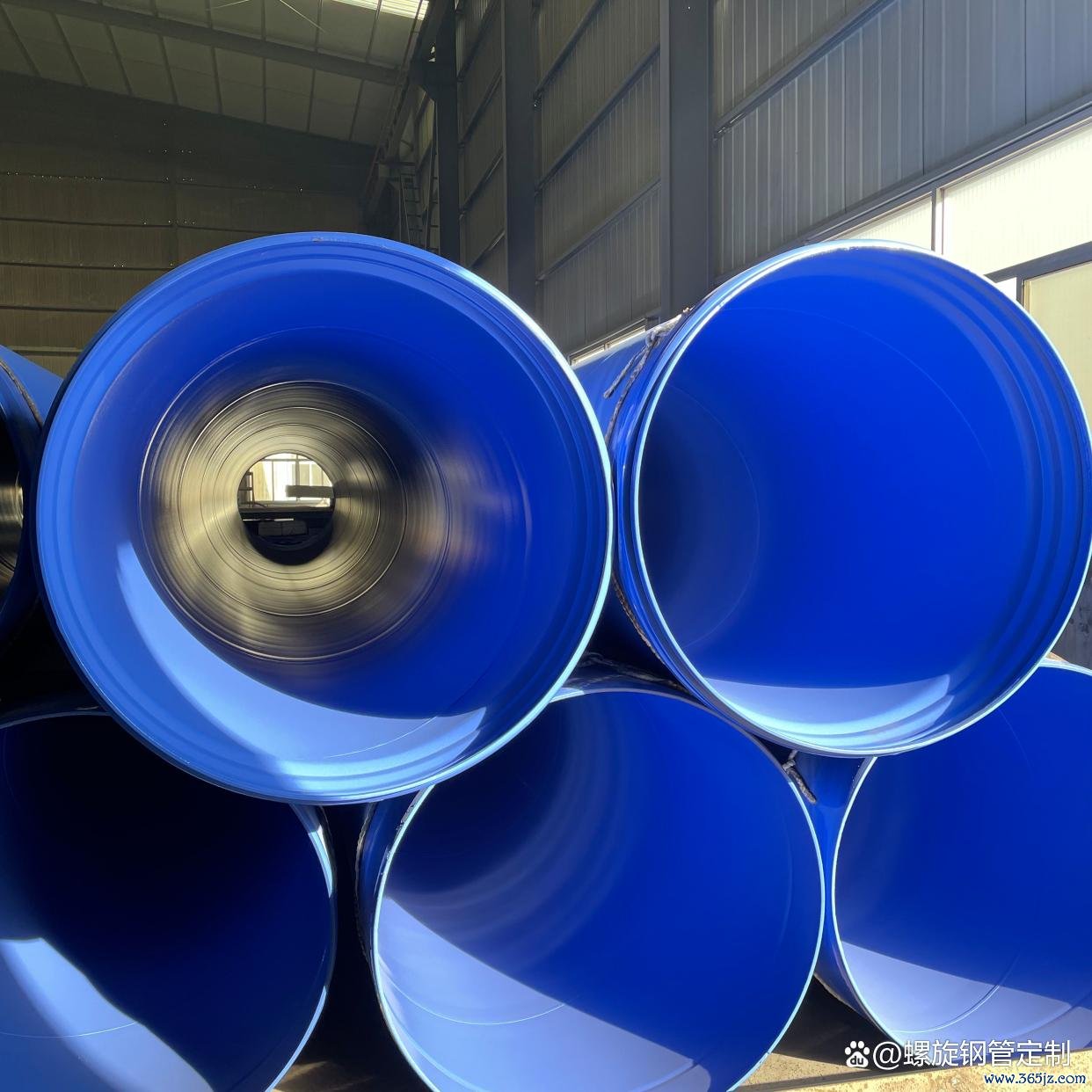

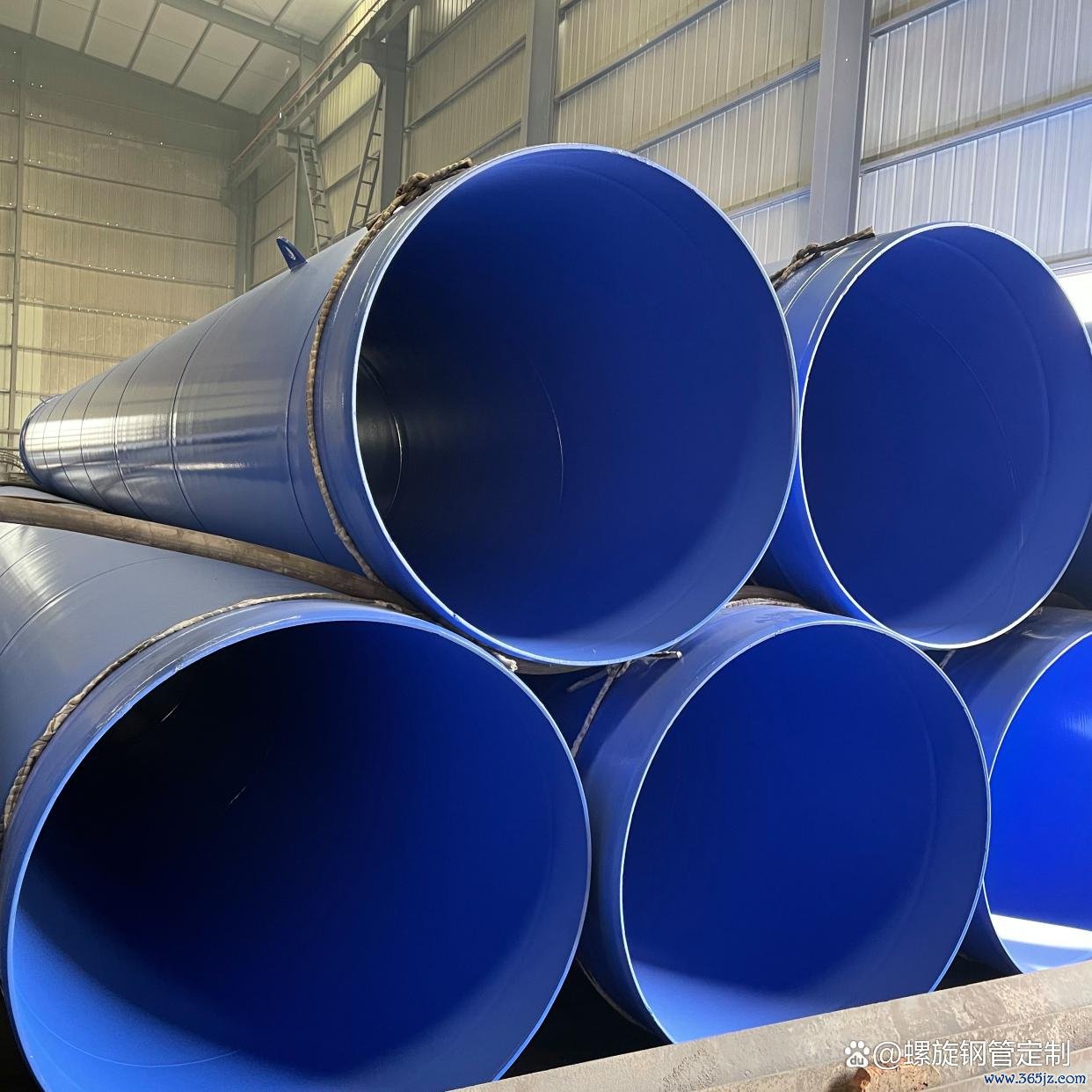

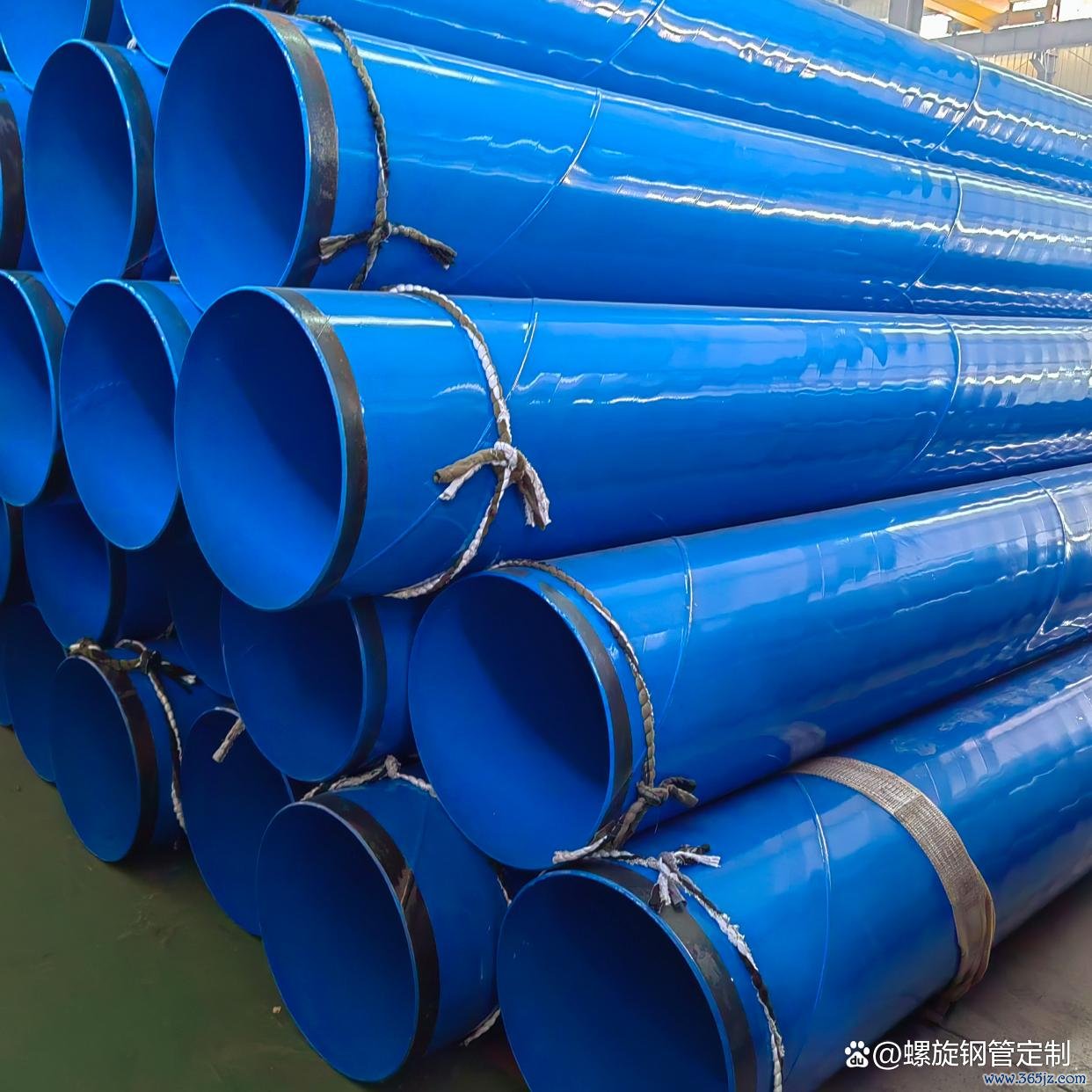

涂塑层

内涂塑层：主邀功能是督察钢管内壁生锈和对运输水的稠浊。常用的内涂塑材料有环氧树脂（EP）和聚乙烯（PE）。环氧树脂内涂塑层具有出色的耐化学腐蚀性，约略拒抗水中可能含有的微量化学物资的侵蚀，涂层厚度一般在 0.3 - 0.5mm 之间。聚乙烯内涂塑层则以考究的柔韧性和耐冲击性见长，厚度约为 0.5 - 1.0mm，适用于对管谈抗冲击性能要求较高的状态，如在管谈装配经过中可能受到一定冲击的情况。外涂塑层：用于保护钢管免受外部环境的侵蚀。相通可经受环氧树脂或聚乙烯材料。环氧树脂外涂塑层厚度约为 0.5 - 0.8mm，聚乙烯外涂塑层厚度在 0.8 - 1.2mm 之间。外涂塑层约略挣扎大气中的氧气、水分、紫外线以及可能的稠浊物等外部因素的侵蚀。关于架空管谈，它不错有用延迟钢管的使用寿命，减少重视资本。

三、性能脾性

防腐性能超卓

涂塑层为钢管提供了全面的防腐保护。内涂塑层督察里面输水经过中钢管内壁生锈，幸免铁锈等杂质参加水中，确保水质安全。在长久输水经过中，即使水中含有一定的熔化氧或微量腐蚀性物资，内涂塑层也能有用阻挠钢管与水的战斗，督察腐蚀。外涂塑层则能挣扎外部环境的侵蚀，无论是在工业区域的大气稠浊环境下，仍是在当然环境中的日晒雨淋条目下，都能保护钢管基体。举例，在沿海地区，空气中的盐分和水分较高，外涂塑层不错督察钢管被盐雾腐蚀，大大延迟管谈的使用寿命，一般可达 30 - 50 年。

水力性能考究

内涂塑后的钢管内壁光滑，如环氧树脂内涂塑层的名义不详度一般在 0.01 - 0.03mm 之间。这种光滑的内壁约略裁减水流阻力，在输水经过中，与未涂塑的钢管比拟，水流阻力可裁减 30% - 50% 傍边。这不仅提升了水的运输成果，还能裁减水泵的能耗。同期，光滑的内壁也使得管谈具有较好的防堵塞才智，水中的杂质扼制易在管壁上堆积，减少了管谈清洗重视的频率。

机械性能优异

螺旋钢管基体的高强度脾性使得管谈约略承受较大的压力和外部荷载。在架空输水管谈系统中，管谈需要承受自己分量、水的分量以及可能的风荷载等。以 Q235B 为基体的涂塑螺旋钢管约略欢腾这些要求，保证管谈在平淡驱动和恶劣天气条目下（如大风天气）的结构完好性。同期，钢管的强度和涂塑层的保护作用持续合，使管谈具有考究的抗冲击性能。在管谈装配经过中的碰撞、使用经过中可能遭遇的异物撞击等情况下，都能有用保护管谈，减少损坏的可能性。

卫素性能可靠

涂塑复合钢管所经受的主要材料（如环氧树脂和聚乙烯）在平淡使用经过中对环境友好，不含无益物资。关于生存饮用水的运输，内涂塑层约略确保水质合乎卫生要领，不会因为钢管内壁的腐蚀或其他化学响应而产生对东谈主体无益的物资，保证了住户用水的安全。

四、出产工艺

钢管出产工艺

钢带准备：当先要准备高质料的钢带看成螺旋钢管的原材料。钢带的材质要合乎相应的要领，如化学因素和力学性能等方面。钢带的宽度和厚度凭证螺旋钢管的规格要求细目，一般宽度凭证管径和螺旋角等因素策画，厚度与所需的钢管壁厚相对应。在参加出产线之前，钢带需要进行名义惩处，如除锈、除油等操作，以确保焊合质料。成型工艺：钢带通过成型机逐渐逶迤成螺旋状。成型机的轧辊遐想和疏导对钢管的成型质料至关困难。轧辊要凭证钢管的外径、壁厚和螺旋角等参数进行精准建树，使钢带约略均匀、空闲地卷制成螺旋神志。在成型经过中，要国法钢带的进给速率和张力，一般进给速率在 1 - 3m/min 之间，张力凭证钢带的厚度和宽度适宜疏导，幸免钢带出现褶皱、扯破等问题。焊合经过：螺旋钢管主要经受埋弧焊工艺进行焊合。焊合时，焊丝和钢带之间变成电弧，使钢带边际熔化并会通在全部。焊丝的禁受要凭证钢管材质细目，关于 Q235B 材质的钢管，常经受合适的焊丝。焊合电流、电压和焊合速率是关键的焊合参数，举例，焊合电流频繁在 600 - 1000A 之间，电压在 30 - 38V 之间，焊合速率在 0.5 - 1m/min 傍边。焊合完成后，要对焊缝进行无损检测，如超声波探测和 X 射线探测，以确保焊缝质料合乎要领要求。

涂塑工艺

静电喷涂法：这是涂塑的常用方法之一。将涂塑粉末通过静电喷枪使其带上电荷，在高压静电场作用下吸附到钢管表里名义。在喷涂经过中，要严格国法喷枪与钢管名义的距离在 20 - 30cm，喷涂电压 60 - 90kV。关于不同管径和长度的钢管，疏导喷涂速率以确保涂塑层均匀和厚度合乎要求。浸涂法（部分情况）：关于一些绝顶要求的钢管，如神志复杂或对涂塑层厚度要求较高的情况，不错经受浸涂法。将预惩处后的钢管浸入涂塑液体材料（如液态环氧树脂）中，使涂塑材料均匀地附着在钢管表里名义。浸涂后，通过加热固化等方法使涂塑层成型。浸涂法对涂塑材料的粘度和固化条目要求较高。举例，液态环氧树脂的粘度要国法在合适的界限内，一般在 500 - 1500mPa・s 之间，固化温度和时期也要凭证涂塑层的厚度和钢管的规格进行精准疏导，固化温度频繁在 180 - 220℃之间，固化时期凭证具体情况在 15 - 30min 之间。

钢管预惩处：对焊合后的钢管进行名义惩处，这是涂塑的关键才智。经受喷砂除锈的方法，喷砂压力一般在 0.4 - 0.7MPa 之间，喷砂角度约 40° - 70°，喷枪与钢管名义距离 10 - 30cm，使钢管名义达到 Sa2.5 - Sa3 级除锈要领，即名义无可见油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，仅有点状或条纹状幽微色斑。然后用高压空气或清洁溶剂清洁钢管名义，去除灰尘和杂质。为增强涂塑层黏服从，或然会对钢管名义进行磷化惩处或硅烷偶联剂惩处。涂塑操作：固化与后惩处：涂塑后的钢管需要进行固化惩处，使涂塑层王人备硬化并达到最好性能。关于环氧树脂涂塑层，固化温度一般在 180 - 220℃之间，固化时期凭证涂塑层厚度和钢管规格等因素细目，一般在 15 - 30min 之间。聚乙烯涂塑层的固化温度相对较低，在 120 - 160℃之间，固化时期约为 20 - 40min。固化经过中，要严格国法温度和时期开云体育(中国)官方网站，以确保涂塑层的性能达到最好。固化后的钢管要进行外不雅搜检和性能测试。外不雅搜检主要检察涂塑层是否均匀、有无气泡、流痕、橘皮等流毒。性能测试包括黏服从测试、硬度测试和耐腐蚀性测试等。黏服从测试不错经受划格法或拉拔法，确保涂塑层与钢管的黏服从合乎要领要求；硬度测试不错使用硬度计检测涂塑层的硬度；耐腐蚀性测试不错通过浸泡实践或盐雾实践等方法，实践涂塑层在不同腐蚀环境下的耐腐蚀性能。#电力涂塑管谈#
